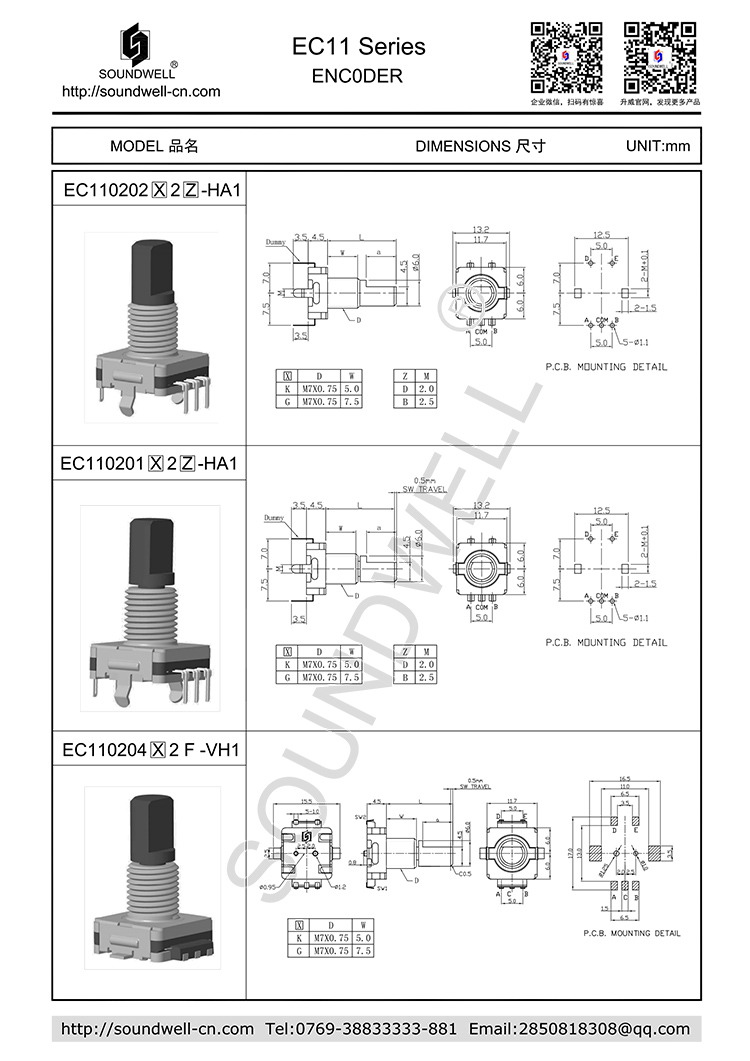

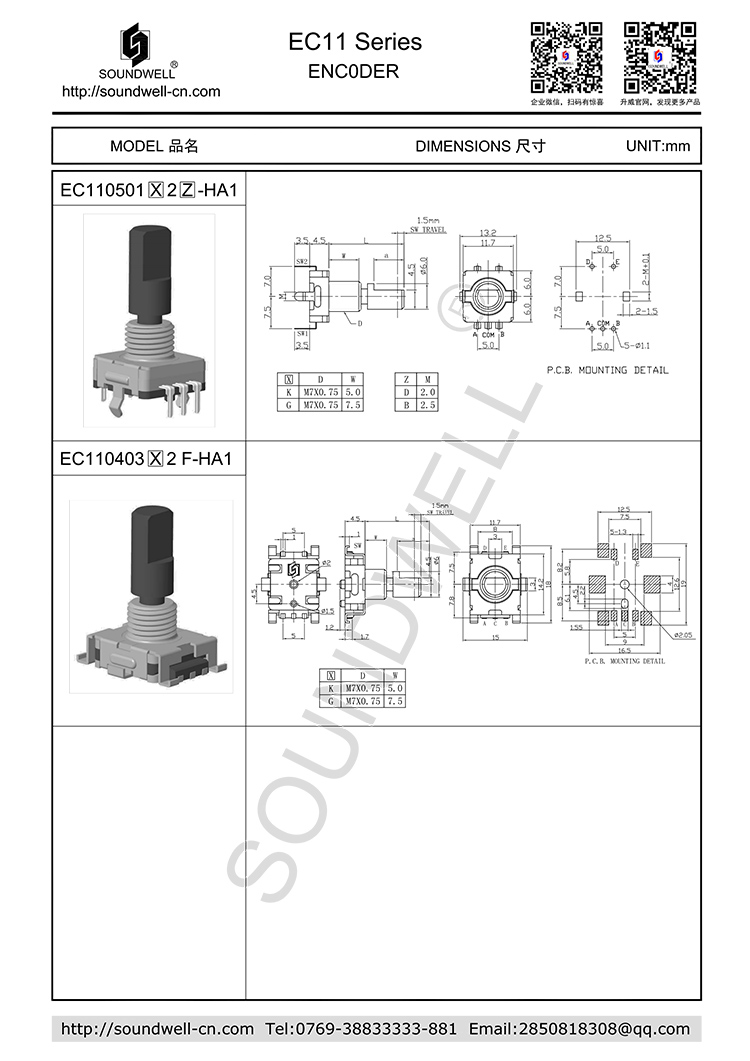

| 系列： | EC11 |
| 名稱： | 帶螺紋金屬軸編碼器增量型 |
| 主要規格: | 外形尺寸：∮11mm； 額定電壓: DC 5V； 定位數:16/20/30/32個； 脈沖數：8/15/16/20； 工作溫度：-40°C to 85°C； 旋轉壽命： 30000次以上； |
| 產品特點： | 體積小，密封性好，可靠性高，有多種不同的規格供選擇。 |
| 應用領域： | 該產品適用汽車音響、汽車空調、汽車導航、調音臺及其它家用電器、相關電子設備上，主要起到調節音量、調節溫度、調頻、功能切換等作用。 |
一、MECHANICAL CHARACTERISTIC 機械特性
1、 Detent Torque 定位點力矩 ：20-200gf.cm
2、Number and position of detent定位點數及位置：16/20/30/32點定位
3、Shaft wobble 軸擺動：0.2 mm MAX
4、Shaft play in rotational wobble 軸的回轉方向擺動：2° MAX
二、ELECTRICAL CHARACTERISTIC 電氣特性

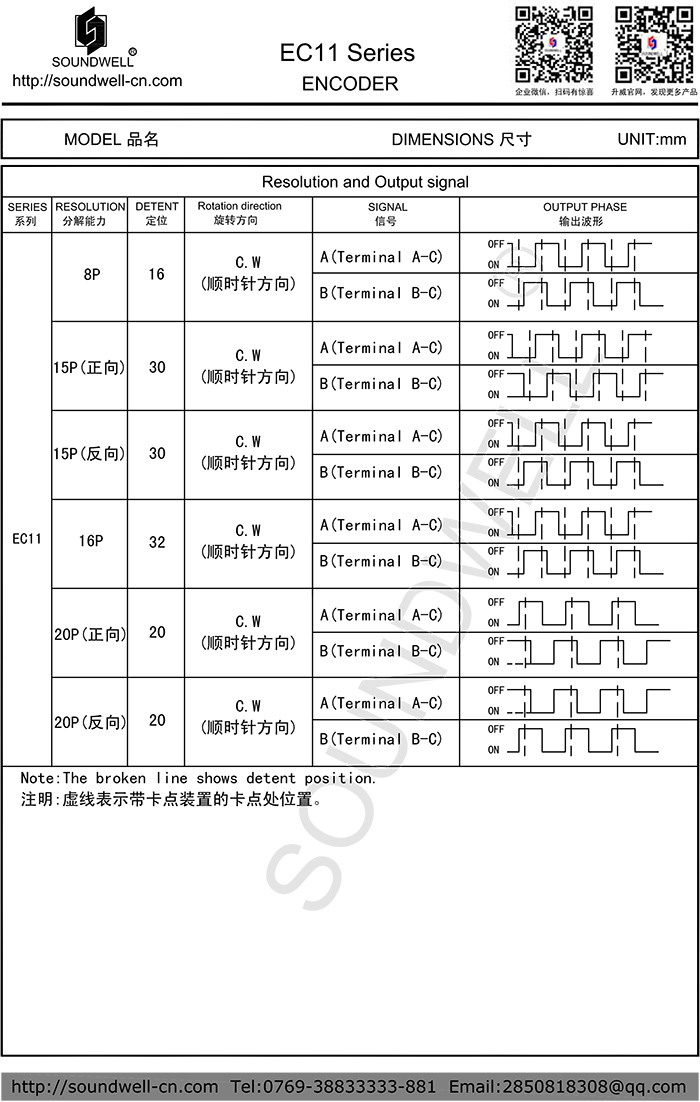

1、Resolution 分解能力 ：8/16/15/20個脈沖/360°
2、Phase difference 相位差：≥3ms
3、Rated voltage 額定電壓: DC 5V
4、Insulation Resistance 絕緣電阻：10M? 1 Minute at DC 250V
5、Dielectric Voltage 耐電壓：1 Minute at AC 50V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 回轉壽命：30,000 cycles Min
Note:In this catalog,if some parame ters lr drawings are different from the "Approval sheet",it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
