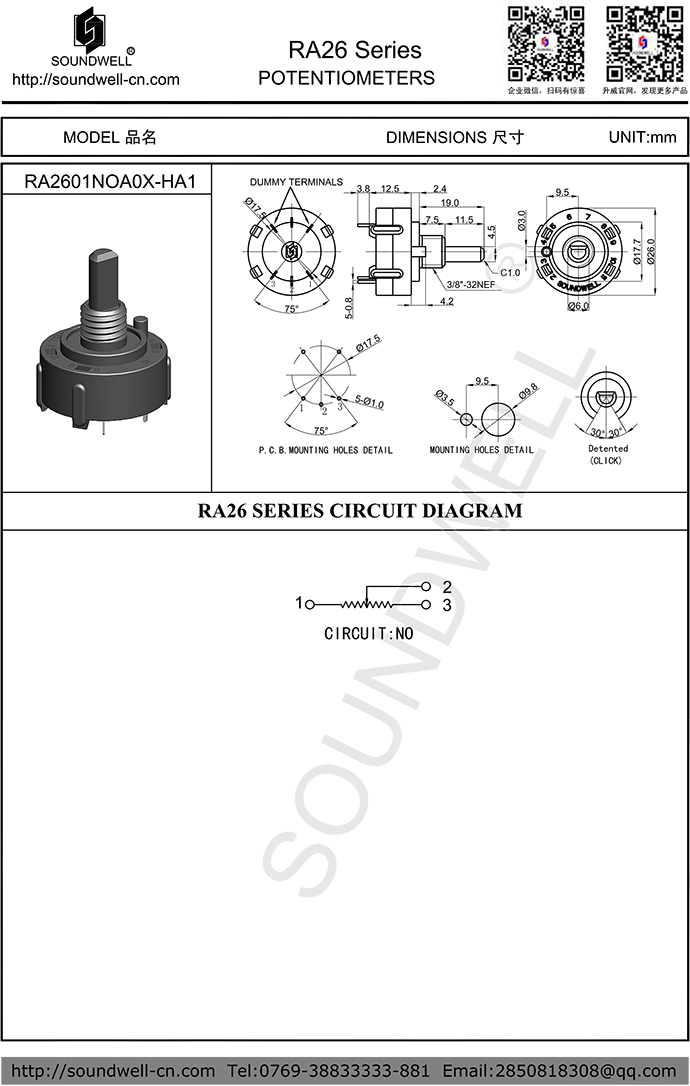

| 旋轉式電位器型號： | RA26 |
| 名稱： | 旋轉式電位器 |
| 主要規格: | 外形尺寸：26mm； 額定功率：≤0.2W； 總阻誤差：±20%； 工作溫度：-10℃～70℃； 旋轉壽命：50,000次以上； |
| 產品特點： | 產品整體絕緣性好，使用壽命長，密封性好，可以滿足波峰焊錫要求。 |
| 應用領域： | 該產品目前主要適用于多煤體音響、家用電器、醫 療設備上。主要功能為調節音量、調風速、調溫、調光等作用。 |
一、MECHANICAL CHARACTERISTIC 機械特性
1、Rotational torque 旋轉力矩 ：50~400gf.cm
2、Detent torque 定位力矩：200~600gf.cm
3、Total mechanical rotation 全回轉角度：300°/360°
4、Nut tightening strength 螺母緊固強度：≥8Kgf
5、Shaft Wobble 柄擺動 ：0.7*L/30mmp-p以下
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Total Resistance Range 總阻及誤差 ：1KΩ＜R＜1MΩ，±20%；1KΩ≥R or R≥1MΩ，±30%
2、Resistance Taper 電阻特性曲線 ：A/B/C
3、Power rating 額定功率 : ≤ 0.2W
4、Insulation Resistance 絕緣電阻：100M? 1 Minute at DC 250V
5、Dielectric Voltage 耐電壓：1 Minute at AC 250V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational Life 旋轉壽命：50,000 cycles Min
Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
